螺桿泵配件和結構圖

　　對于螺桿泵而言，相信大多數的用戶都不會陌生。這是一種可以用來處理污泥污水的高適應性運輸設備，因其所具有的對介質的適應性強、流量平穩、壓力脈動小、自吸能力高的特點，使得其比其他水泵有著更為廣泛的用途。而若是用戶對于其內部的結構有所了解的話，那么對于維護和檢修螺桿泵會有不小的幫助。下面就請大家跟著上海沈泉螺桿泵廠家一起來看看下面的內容吧。

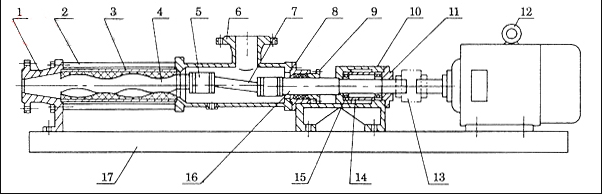

　　單螺桿泵結構圖：

　　從上圖中，我們可以看出單螺桿泵主要是由出料口、拉桿、定子、螺桿軸、萬向節、吸入口、連節軸、填料座、填料壓蓋、軸承座、軸承蓋、電動機、連軸器、軸套、底盤、傳動軸、底座等結構組成，而其中的定子是屬于易耗材料，在長時間的輸送復雜成分的介質后，會使其逐漸的出現磨損的狀況，這就需要操作人員定時對其觀察檢測，這樣便能及時的發現問題，并能夠及時更換其定子。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭?/span>
