磁力泵的結構組成

　　磁力驅動泵是應用永磁傳動技術原理實現力矩的無接觸傳遞的一種新型無密封泵。其主動軸和從動軸之間不存在機械聯接，結構中不需動密封存在，所以該型泵無密封、可實現零泄漏，特別適用于輸送易燃、易爆、易揮發、有毒、有腐蝕以及貴重液體，磁力泵多用于要求泵只能微漏甚至不漏的場合， 以及機械密封較難勝任的高真空的場合。近年來， 國外在石油、化工、電鍍、制藥、食品、選紙， 印染等行業中該泵已得到廣泛應用。

　　而對于用戶想要知曉的磁力泵的結構組成這一問題來講，需要大家知道的是，磁力泵因?yàn)樾吞柕牟煌?，也就?dǎo)致了其在內部結構上會有著明顯的不同。為了方便大家有所理解，上海沈泉磁力泵廠家便以其中的兩款泵來作為講解，大家請跟著小編一起來看看吧。

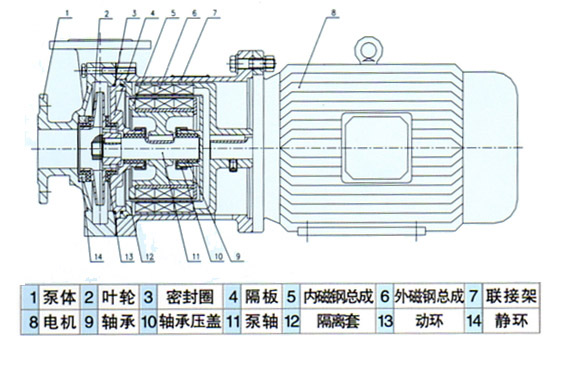

　　CQ型磁力驅動泵結構圖：

　　cq型磁力泵主要是以泵體、葉輪、密封圈、隔板、內磁鋼總成、外磁鋼總成、聯接架、電機、軸承、軸承壓蓋、泵軸、隔離套、動環以及靜環等組成。其流量范圍為1.2-60(m3/h)，揚程為5-50(m)。

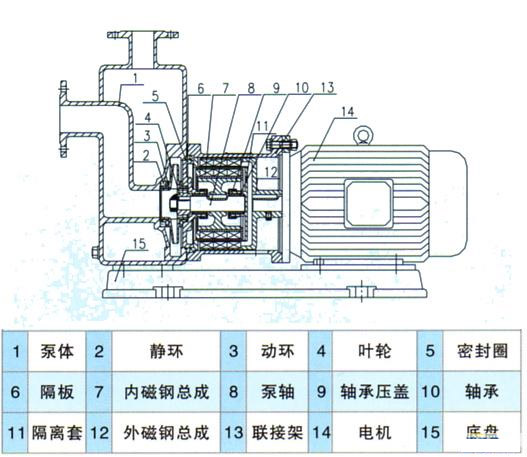

　　ZCQ型自吸式磁力泵結構圖：

　　ZCQ型自吸式磁力泵主要是以泵體、靜環、動環、葉輪、密封圈、隔板、內磁鋼總成、泵軸、軸承壓蓋、軸承、隔離套、外磁鋼總成、聯接架、電機、底盤等組成。其流量范圍為3-50(m3/h)，揚程為12-50(m)。

　　以上便是關于磁力泵的結構組成的內容介紹了，希望能夠?qū)Υ蠹矣兴鶐椭?/span>
