隔膜式計量泵的結構組成及工作原理

　　今天，上海沈泉計量泵廠家就來為大家簡單的講解下有關隔膜式計量泵的結構組成及工作原理這一知識內容，下面就請大家跟著小編一起來看看吧。

　　隔膜式計量泵的結構組成：

　　1、該泵的由電機、傳動箱、缸體等三部份組成。

　　2、傳動箱部件是由凸輪機構、行程調節機構和速比蝸輪機構組成;通過旋轉調節手輪來實行調節挺桿行程，從面改變膜片伸縮距離來達到改變流量的目的。

　　3、缸體部件是由泵頭、吸入閥組、排出閥組、膜片各膜片底座等組成。

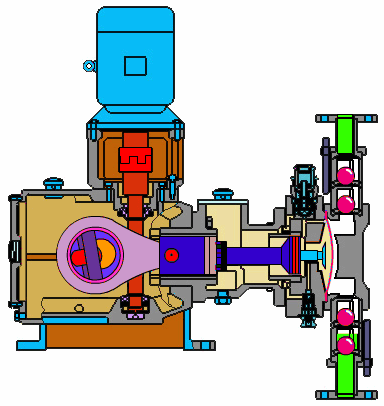

　　隔膜式計量泵的工作原理：

　　電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動挺桿在導筒內作往復運動。連同膜片，通過單向閥的作用使泵腔內逐漸形成真空，吸入閥打開，吸入液體;當膜片向前死點移動時，此時吸入閥關閉，排出閥打開，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭?/span>
