單級單吸離心泵按結構可分為懸架式單級單吸離心泵(即IS和IH等型號的離心泵)和單級單吸管道離心泵(即ISG單級單吸立式管道離心泵,IHG單級單吸立式不銹鋼管道離心泵,ISW單級單吸臥式管道離心泵,ISWH單級單吸臥式不銹鋼管道離心泵，ISGB、ISWB單級單吸防爆管道離心泵等型號)。

　　S先我們通過表格來比較下兩種泵的優缺點：

　　一、單級單吸管道離心泵

　　1.從圖1懸架式單級單吸離心泵和圖2單級單吸管道離心泵的結構圖上可以清楚地看到，單級單吸管道離心泵與懸架式單級單吸離心泵相比取消了懸架、兩個軸承。聯軸器和聯軸器罩，軸和底座的長度也大大縮小，通過理論計算，全系列的單級單吸管道離心泵與懸架式單級單吸離心泵相比，軸向長度平均縮短了近30%，從而很大程度地減少I生產制造成本。因為結構緊湊，泵組占地面積少，也減少了用戶的基礎投資成本，市場潛力很大。

　　2.單級單吸管道離心泵與懸架式單級單吸離心泵相同，都是采用后開門結構，用戶維修時只要擰下泵體與泵蓋的聯接螺柱螺母和電動機底腳螺栓，而無需移動泵體及進出口管路就可以把電動機、連接架、泵蓋和轉子部件從泵體中取出，維修同樣簡單方便。

　　3.單級單吸管道離心泵(如圖2)泵蓋通過止口固定在連接架上，然后分別與泵體和電動機連接，通過泵體底腳和電動機底腳固定在一個公共底座上。

　　4.單級單吸管道離心泵采用懸架式單級單吸離心泵的水力模型，泵體和葉輪全部借用標準產品，重新設計泵蓋、連接架和泵軸，采用結構形式為B35和B5標準軸電動機。

　　5.單級單吸管道離心泵采用模塊化設計，全系列共有21個基本型號102種規格的泵，16個連接架、泵軸7個、毛坯26個，零件通用性強。

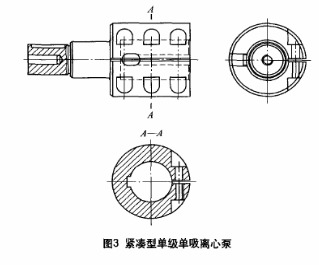

　　6.泵軸是緊湊型結構單級單吸離心泵改型設計中的核心零件，泵軸不僅在泵工作時傳遞轉矩，還通過螺釘與電動機軸固定。泵軸-端固定葉輪，另端車-一個與電動機軸等徑的不通孔，與電動機相連，同時在裝配時起定位作用。單級單吸管道離心泵泵軸的結構如圖3，

　　7.單級單吸管道離心泵取消了懸架部件，泵運轉過程中產生的負荷全部由電動機軸承承受。絕大部分軸向力通過雙口環和葉輪平衡孔得以平衡，剩余的部分軸向力則由電動機軸承承受，所有徑向載荷也均由電動機軸承承受。實際設計過程中電動機軸承比原來結構下泵端的軸承至少大一檔。前期的試運轉試驗表明，電動機軸承溫升在正常范圍內。

　　8.現在市場上也存在一種直聯式單級單吸離心泵，這種結構的泵與單級單吸管道離心泵都是從懸架式單級單吸離心泵延伸過來，但兩者也有差異。單級單吸管道離心泵泵軸和電動機軸是兩根軸，電動機是標準的IEC電動機，而直聯式單級單吸離心泵與電動機共用一根軸，電動機軸根據泵的型號特殊定制，而且不同的生產廠家也不一樣，對于用戶有指定品牌的電動機交貨周期長，同時特殊定做的電動機價格高，增加了成本。

　　9.單級單吸管道離心泵對中精度高，調整非常方便。

　　二、懸架式單級單吸離心泵

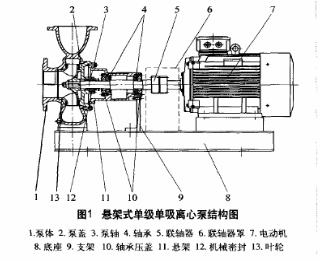

　　懸架式單級單吸離心泵(如圖1) 是泵蓋通過止口固定在懸架上，然后與泵體連接，軸向吸人徑向垂直排出，通過泵體底腳和懸架支架固定在底座上。該產品全系列共有5個懸架部件，為了保證泵的可靠運行，每種懸架根據配套電動機功率的大小又分為輕型和重型兩種，通用性強。軸承采用SKF進口封閉軸承，運行可靠。

　　從圖1中可以看出，泵采用后開門結構，用戶維修時只要拆開聯軸器部件移走電動機，擰下泵體與泵蓋的聯接螺柱螺母，無需移動泵體及進出口管路就可以把懸架部件、泵蓋和全部轉子部件從泵體中取出，維修簡單方便。如果采用加長彈性膜片聯軸器，則檢修時無需移動電動機，維修更為方便。

　　通過以上的比較，用戶在選購時可結合自身現場使用情況做出選擇。
