不銹鋼電動隔膜泵性能參數及結構圖

　　今天上海沈泉電動隔膜泵廠家為大家講解的是關于不銹鋼電動隔膜泵的性能型號參數及結構圖內容，下面就請大家跟著小編一起來看看吧。

　　不銹鋼電動隔膜泵概述：

　　不銹鋼電動隔膜泵是一種新型的泵類，近年來、由于在隔膜材質上取得了突破性的進展，G家上越來越多的工業化G家采用此種型式的泵，取代部份離心泵、螺桿泵來應用于石化、陶瓷、冶金等行業。

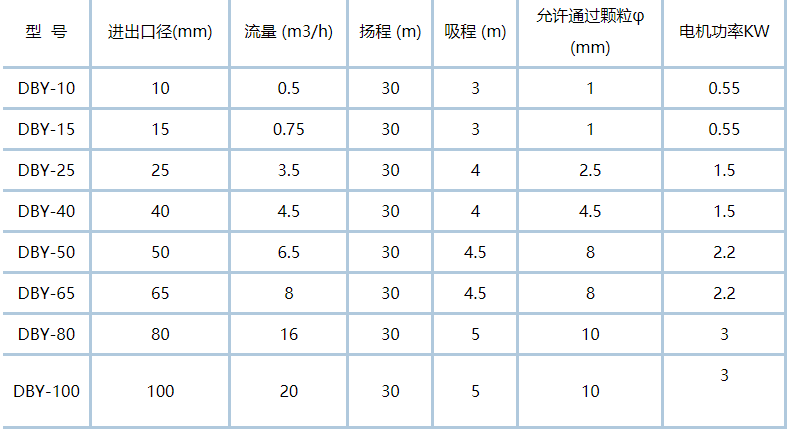

　　不銹鋼電動隔膜泵性能參數：

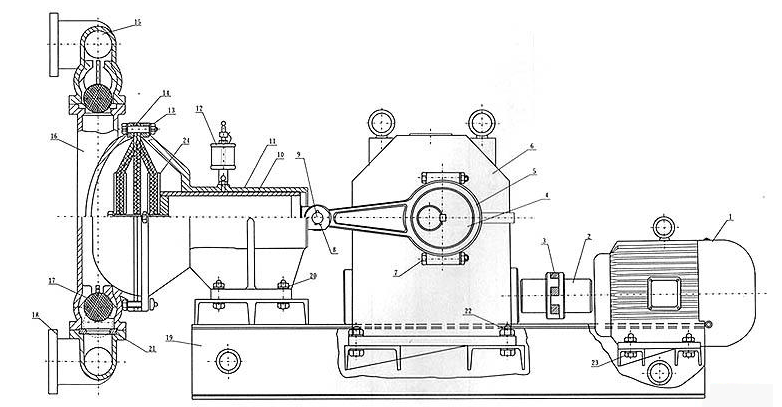

　　不銹鋼電動隔膜泵結構圖：

主要零件名稱及材質
編號	名稱	材質	數量
1	電機		1
2	聯軸器	HT200	2
3	六角彈性塊	氯丁橡膠	1
4	偏心輪	HT250	2
5	連桿	ZG	2
6	減速箱		1
7	螺栓	Q235-A	4
8	開口銷	Q235-A	2
9	活塞銷	A3	2
10	活塞	無縫管兩端焊接	2
11	缸套	HT200	2
12	油杯		2
13	螺栓	Q235-A	16
14	隔膜	丁晴橡膠 氯丁橡膠	4
15	出水管	鋁合金	1
		鑄鐵
		不銹鋼
		襯膠
16	泵體	鋁合金	2
		鑄鐵
		不銹鋼
		襯膠
17	閥球	不銹鋼	4
18	進水管	鋁合金	1
		鑄鐵
		不銹鋼
		襯膠
19	底座	HT200 槽鋼	1
20	螺栓	Q235-A	8
21	閥口座	氯丁橡膠 丁晴橡膠	4
22	螺栓	Q235-A	4
23	螺栓	Q235-A	4
24	壓板	A3	4
