水泵的揚程指的是什么? 水泵揚程怎樣計算?

　　水泵是用來輸送液體或者讓液體增壓的器械，在很多行業中經常都能夠看到。那么水泵揚程是什么意思呢?水泵的揚程又要怎么去計算呢?相信很多朋友都不太清楚，不過這沒關系，今天上海沈泉離心泵廠家就為大家特地的來講解一下這方面的知識內容。下面就請大家跟著小編一起來看看吧。

　　水泵概述：

　　水泵是輸送液體或使液體增壓的機械。它將原動機的機械能或其他外部能量傳送給液體，使液體能量增加，主要用來輸送液體包括水、油、酸堿液、乳化液、懸乳液和液態金屬等。

　　也可輸送液體、氣體混合物以及含懸浮固體物的液體。水泵性能的技術參數有流量、吸程、揚程、軸功率、水功率、效率等;根據不同的工作原理可分為容積水泵、葉片泵等類型。容積泵是利用其工作室容積的變化來傳遞能量;葉片泵是利用回轉葉片與水的相互作用來傳遞能量，有離心泵、軸流泵和混流泵等類型。

　　一、水泵的揚程指的是什么?

　　水泵揚程指水泵能夠揚水的高度。即水泵將水從水泵的吸水口能送達到的高點。水泵的揚程通常以符號H來表示，其單位為米。離心泵的揚程以葉輪中心線為基準，分由兩部分組成。從水泵葉輪中心線至水源水面的垂直高度，即水泵能把水吸上來的高度，叫做吸水揚程，簡稱吸程;從水泵葉輪中心線至出水池水面的垂直高度，即水泵能把水壓上去的高度，叫做壓水揚程，簡稱壓程。即水泵揚程=吸水揚程+壓水揚程應當指出，銘牌上標示的揚程是指水泵本身所能產生的揚程，它不含管道水流受摩擦阻力而引起的損失揚程。在選用水泵時，注意不可忽略。否則，將會抽不上水來。

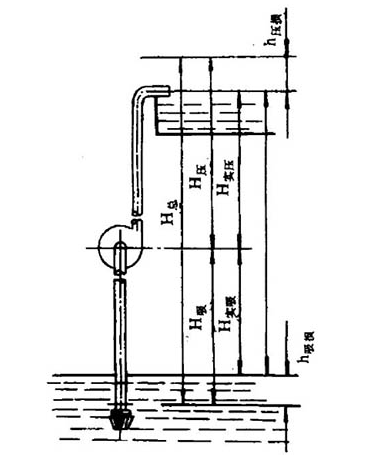

　　水泵揚程示意圖

　　水泵揚程就是水泵能把水從個平面抽到另個高的水平面的能力，簡單說，抽的越高，揚程越大，當然這和管路的阻力也有關系。

　　水泵的揚程是指水泵能夠揚水的高度。是泵的重要工作性能參數，又稱壓頭?？杀硎緸榱黧w的壓力能頭、動能頭和位能頭的增加，即

　　H=(p2-p1)/ρg+(v2²-v1²)/2g+z2-z1

　　式中 H——揚程，m;

　　p1，p2——泵進出口處液體的壓力，Pa;

　　v1，v2——流體在泵進出口處的流速，m/s;

　　z1，z2——進出口高度，m;

　　ρ——液體密度，kg/m³;

　　g——重力加速度，m/s²。

　　二、 水泵揚程怎樣計算?

　　水泵揚程和功率的關系不大，與水泵葉輪的直徑及葉輪的G數有很大的關系，同樣大小功率的水泵很有可能揚程達到上百米，但流量只達到幾方，而有的水泵揚程只有短短幾米，但流量可達到上百方。揚程沒有標準的計算公式，由使用條件和出廠的水泵型號來決定。比如說泵出口為1MPa(10kg/cm2)，揚程差不多100米左右，并且要考慮吸入壓力的大小。揚程的變化直接與泵的流量出現變化。如果總揚程再需要加上整個管道和水泵的阻力損失。

　　如果是離心泵，在未特別指明的情況下，揚程指的是兩水面的高度差。對離心式水泵而言，如果型號確定后，水泵流量將跟著揚程增加而減小，揚程越髙流量也變小，相反揚程越低,流量越大，當消耗的功率也越大，當電機過載發熱時，如果過于嚴重會導致電機燒毀。

　　三、水泵揚程計算公式：

　　水泵的揚程可同實驗測定，即在泵進口處裝一真空表，出口處裝一壓力表，若不計兩表截面上的動能差(即Δu2/2g=0)，不計兩表截面間的能量損失(即∑f1-2=0)。

　　則水泵的揚程可用下式計算

　　注意以下兩點：

　　1、式中p2為泵出口處壓力表的讀數(Pa);p1為泵進口處真空表的讀數(負表壓值，Pa)。

　　2、注意區分離心泵的揚程(壓頭)和升揚高度兩個不同的概念。

　　水泵揚程是指單位重量流體經泵后獲得的能量。在一管路系統中兩截面間(包括泵)列出柏努利方程式并整理可得式中H為揚程，而升揚高度僅指Δz一項。

　　例：現測定一臺多G離心泵的揚程。工質為20℃清水，測得流量為60m^3/h時，泵進口真空表讀數為0.02Mpa，出口壓力表讀數為0.47Mpa(表壓)，已知兩表間垂直距離為0.45m若泵的吸入管與壓出管管徑相同，試計算該泵的揚程。

　　解: 查20℃水密度1.0*10e3kg/m3，

　　h=0.45m (1Mpa約等于100米水柱)

　　p出口=0.47Mpa (0.47*100米水柱=47米水柱)

　　p進口=-0.02Mpa (0.02*100米水柱=2米水柱)

　　ρ為液體的密度

　　H=h+(p出口-p進口)/ρg=0.45+(0.47*10e6-(-0.02*10e6))/(10e3*9.887)=50.5m(水柱)

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭?/span>
