臥式單級雙吸離心泵的安裝方法說明

　　今天上海沈泉離心泵廠家為大家講解的內容是關于臥式單級雙吸泵的安裝說明，希望大家能夠喜歡。現在就請大家跟著小編一起來看看下面的內容吧。

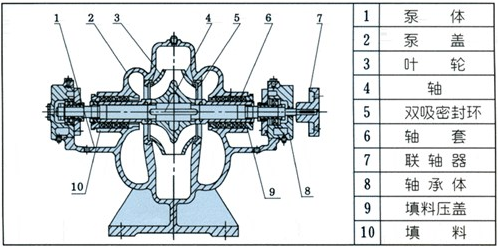

　　一、臥式單級雙吸離心泵的結構圖：

　　二、臥式單級雙吸離心泵安裝說明：

　　1.檢查轉速臥式單級離心泵和電機應無損壞。

　　2.臥式單級雙吸離心泵的安裝高度，加上吸油管的水力損失及其速度能量，不得大于樣品規定的允許吸油高度值。基本尺寸應符合泵機的安裝尺寸。

　　3.臥式單級雙吸離心泵的安裝順序：

　　用地腳螺栓將泵放置在混凝土基礎上，通過調節兩者之間的楔形墊來校正水平，然后正確地?cái)Q緊地腳螺栓以防止行走。

　　在地基和泵腳后方澆筑混凝土,混凝土干燥后，擰緊地腳螺栓并再次檢查。臥式單級雙吸離心泵的水平度。

　　校正電機軸和泵軸的同心度。將兩軸成一條直線，兩軸設備外圓上的同軸度公差為0. 1mm，在端面之間沿圓周的間隙不平整度的公差為0.3mm(在連接進，出口管并進行試運行后再次檢查，仍然符合上述要求)。檢查電機方向和泵方向一致后，安裝聯軸器和連接銷。

　　4.進水管和出水管應提供單獨的支撐，而不是由泵體支撐。

　　5.泵與管道之間的連接臺應確保良好的氣密性，尤其是進水管道必須嚴格防漏并安裝不應有空氣存儲的可能性。

　　6.如果將臥式單級雙吸離心泵安裝在進水位以上，則為了啟動灌溉泵，通?？梢园惭b底閥。也可以使用真空引水方法。

　　7.在通常需要水泵和出水管線之后，需要閘閥和止回閥(揚程小于20米)，止回閥安裝在閘閥的后面。上述安裝方法是指不帶通用底座的臥式單G雙吸離心泵機組。安裝具有公共底座的離心泵，并通過調節底座和混凝土基礎之間的楔形墊片來調節設備的水平。然后在兩者之間倒入混凝土。安裝要求，和不配備公共底座的機組一樣。

　　三、臥式單級雙吸離心泵的拆裝步驟：

　　1、拆卸工藝：拆聯軸器護殼 → 拆連接螺釘 → 拆控制油管 → 拆水泵上蓋螺釘 → 吊離上蓋→ 拆兩端軸座螺釘→ 葉輪軸離機座 → 拆聯軸器泵聯 → 拆鍵→ 拆卡環 → 拆軸承體 → 拆軸承套筒 → 拆擋水圈 → 拆密封壓蓋 → 拆機械密封 → 拆機械密封軸套 → 拆密封環 → 拆定位環 → 拆卡環 → 拆葉輪 → 拆卡環 → 拆鍵

　　2、裝配工藝：軸鍵 → 葉輪 → 卡環 → 定位環 → 密封環 → 機械密封軸套 → 機械密封 → 密封壓蓋 → 擋水圈 → 軸承套筒 → 軸承體 → 卡環 → 鍵 → 聯軸器泵聯 → 葉輪軸入機座 → 兩端軸座 → 上蓋 → 聯軸器護殼 → 控制油管

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭?。若是大家在進行拆裝的過程中有出現其他自身不能解決之問題，可聯系廠家技術人員進行協助處理。
