ZX臥式自吸離心泵工作原理及結構圖

　　ZX系列型泵是臥式自吸離心泵。該泵與其它型式的自吸離心泵比較，因為自吸泵本身沒有逆止閥，結構Z為簡單;工作Z為可靠;無 故障工作時間長，維護、使用方便、體積小、 重量輕、效率高、在設計上做了特別的考慮與 相同口徑的自吸泵比較，排量大、性能高。

　　自吸離心泵的工作原理：

　　自吸離心泵所以能把水送出去是由于離心力的作用。水泵在工作前，泵體和進水管必須灌滿水形成真空狀態，當葉輪快速轉動時，葉片促使水很快旋轉，旋轉著的水在離心力的作用下從葉輪中飛去，泵內的水被拋出后，葉輪的中心部分形成真空區域。水原的水在大氣壓力(或水壓)的作用下通過管網壓到了進水管內。這樣循環不已，就可以實現連續抽水。在此值得一提的是：自吸離心泵啟動前一定要向泵殼內充滿水以后，方可啟動，否則將造成泵體發熱，震動，出水量減少，對水泵造成損壞 (簡稱“氣蝕”)造成設備事故。

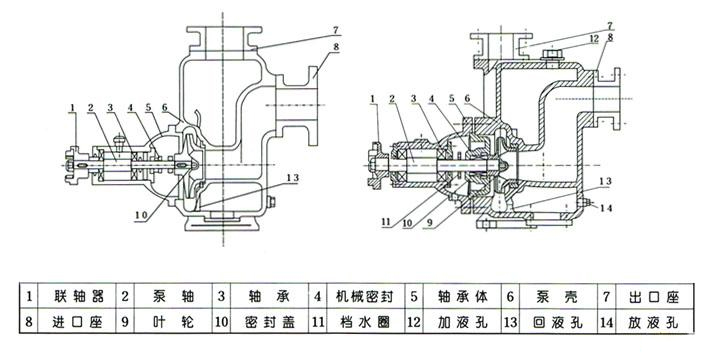

　　ZX臥式自吸離心泵結構圖：
