立式離心泵的原理及結構圖

　　立式離心泵是屬于立式結構的離心泵，其可分為單級離心泵和多級離心泵。立式離心泵由于其運行平穩，振動小、噪音低、安裝檢修方便等特點，從而受到了大多數用戶的喜愛。所以今天上海沈泉管道離心泵廠家就為大家來簡單的講解下它的工作原理及結構組成等介紹。

　　一、立式離心泵工作原理：

　　依靠旋轉葉輪對液體的作用把原動機的機械能傳遞給液體。由于離心泵的作用液體從葉輪進口流向出口的過程中，其速度能和壓力能都得到增加，被葉輪排出的液體經過壓出室，大部分速度能轉換成壓力能，然后沿排出管路輸送出去，這時，葉輪進口處因液體的排出而形成真空或低壓，吸水池中的液體在液面壓力/大氣壓的作用下，被壓入葉輪的進口，于是，旋轉著的葉輪就連續不斷地吸入和排出液體。

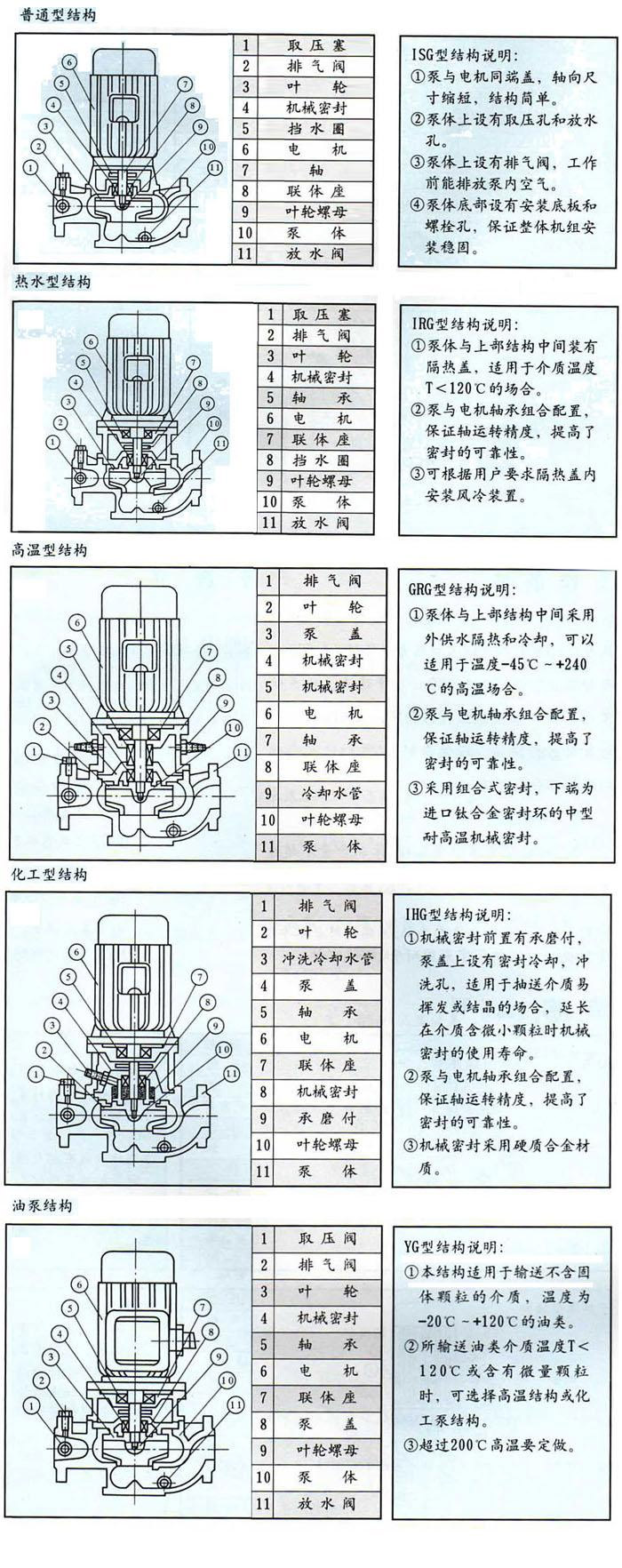

　　二、立式離心泵的結構圖：

　　上圖是小編為大家所整理出來的五種類型的立式離心泵結構圖，分別是普通型、熱水型、高溫型、化工型、油泵型。

　　好了，以上就是關于立式離心泵的原理及結構圖的內容介紹了，希望能夠幫助到大家。

本文參考資料來源： 中國泵閥網 泵閥商務網 中國知網
