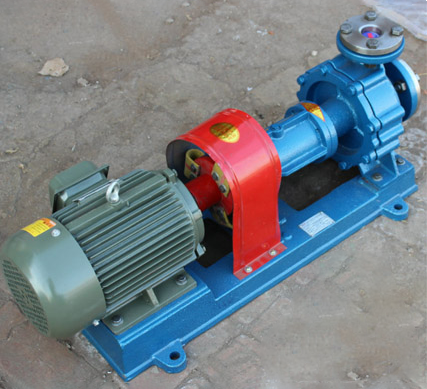

風冷型導熱油泵-LQRY80-50-180精選
一、LQRY80-50-180風冷型導熱油泵產品介紹
RY型風冷式熱油泵的支撐采用了雙端球軸承支撐的結構形式，前端采用潤涓油潤涓，后端采用潤涓脂潤滑，中間有一導油管，用以隨時觀察密封情況和回收導熱油。
RY型風冷式熱油泵采用自然散熱結構，改變了傳統的水冷卻結構，使結構簡單，體積小，節約運行費用，性能好，使用可靠。
RY型風冷式熱油泵采用聚四氟乙烯材質，具有良好的熱態適應性，保證了高溫下的密封性能。
二、LQRY80-50-180風冷型導熱油泵產品屬性
產品分類:離心油泵
流量范圍:1-350m3/h
揚程范圍:≤150m
轉速范圍:≤290ORPM
使用溫度:≤350°℃
密封形式:高溫填料+高溫骨架油封
適用范圍:石油、化工、糧油、食品、建材、五金、路橋、造紙、紡織印染、汽車、煤化工。
三、LQRY80-50-180風冷型導熱油泵結構特點
LQRY風冷型導熱油泵是本單位消化吸收G外油泵的基礎上研制的第二代產品，基本結構形式為單G單吸懸臂式腳支撐結構，泵的進口為軸向吸入，出口為中心垂直向上，和電機同裝于底座上。
LQRY風冷型導熱油泵的支撐采用了雙端球軸承支撐的結構形式，前端采用潤滑油潤滑，后端采用潤滑脂潤滑，中間有一導油管，用以隨時觀察密封情況和回收導熱油。
LQRY風冷型導熱油泵采用自熱散熱結構，改變了傳統的水冷卻結構，使結構簡單，體積小，節約運行費用，性能好，使用可靠。
四、LQRY80-50-180風冷型導熱油泵密封性能
①采用第三代聚四氟乙烯（簡稱PTFE）做唇形密封，使密封性能產生了飛躍，比橡膠類密封可靠性提高25倍，耐腐蝕性能G強。
②采用填料密封和機械密封相結合的形式，填料密封用耐高溫的填料，具有良好的熱態適應性，而機械密封則采用機械強度高，耐磨性好的硬質合金材料，保證了高溫情況下的密封性能。
五、LQRY80-50-180風冷型導熱油泵性能參數
|
型號 |
流量(m3/h) |
揚程 |
轉速(r/min) |
功率 (KW) |
效率(%) |
氣蝕余量NPSH(m) |
|
|
26-20-100 |
4.5 |
15 |
2825 |
0.45 |
0.75 |
40 |
0.8 |
|
50-32-150 |
8 |
22 |
2840 |
1 |
1.5 |
42 |
1.6 |
|
50-32-160 |
10 |
25 |
2840 |
1.5 |
2.2 |
42 |
1.8 |
|
50-50-150 |
24 |
18 |
2890 |
3.1 |
4 |
46 |
1.8 |
|
50-50-170 |
12.5 |
32 |
2890 |
3.2 |
4 |
45 |
2.5 |
|
65-40-160 |
12.5 |
25 |
2880 |
2.5 |
3 |
45 |
2.2 |
|
65-50-150 |
50 |
16 |
2900 |
4.2 |
5.5 |
52 |
2.8 |
|
65-50-180 |
32 |
32 |
2900 |
4.5 |
5.5 |
52 |
2.7 |
|
65-50-170 |
40 |
25 |
2900 |
4.5 |
5.5 |
52 |
2.7 |
|
65-40-190 |
18 |
40 |
2890 |
4.5 |
5.5 |
52 |
2.8 |
|
65-40-200 |
25 |
50 |
2900 |
6.7 |
7.5 |
63 |
3.1 |
|
80-52-170 |
60 |
20 |
2900 |
6.7 |
7.5 |
63 |
3.1 |
|
100-65-190 |
60 |
38 |
2930 |
9.2 |
11 |
68 |
3.9 |
|
100-65-200 |
80 |
40 |
2930 |
12.5 |
15 |
70 |
3.5 |
